Diot Chỉnh Lưu SR-304 Jungho

Giới Thiệu Về Diot Chỉnh Lưu SR-304 Jungho

Diot Chỉnh Lưu SR-304 Jungho là một thiết bị dùng để chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC), chuyên dùng cho phanh điện từ (thắng từ) của động cơ palang và cầu trục.

Trong các hệ thống điện công nghiệp, đặc biệt là các thiết bị cần nguồn điện một chiều (DC) từ nguồn xoay chiều (AC), Diot Chỉnh Lưu SR304 Jungho đóng vai trò không thể thiếu.

Đây là một linh kiện bán dẫn công suất, được thiết kế để chuyển đổi dòng điện xoay chiều thành dòng điện một chiều, đảm bảo hiệu suất ổn định và độ bền cao trong môi trường làm việc khắc nghiệt.

Với mã sản phẩm SR-304, sản phẩm này thường được sử dụng trong các tủ điện cầu trục, hệ thống nâng hạ và các thiết bị công nghiệp nặng khác. Hãy cùng phân tích chi tiết thông số kỹ thuật và ứng dụng của nó trong bài viết dưới đây.

Thông Số Kỹ Thuật Chi Tiết của Diot Chỉnh Lưu SR-304

Thông số kỹ thuật là yếu tố quyết định sự phù hợp của Diot Chỉnh Lưu SR-304 Jungho trong một ứng dụng cụ thể. Dưới đây là bảng phân tích các thông số chính dựa trên nhãn sản phẩm thực tế:

Thông số (Parameter)	Giá trị (Value)	Ý nghĩa kỹ thuật (Technical Significance)
Model / Type	SR-304	Mã hiệu sản phẩm, dùng để phân biệt với các dòng SR khác (ví dụ: SR-306).
Điện áp đầu vào (Input Voltage)	AC 220/440 VOLT	Linh kiện hoạt động với cả hai dải điện áp phổ biến là 220V và 440V (50/60Hz).
Điện áp đầu ra (Output Voltage)	DC 99/200 VOLT	Điện áp một chiều sau khi chỉnh lưu tương ứng, thường được dùng cho cuộn hút (coil) của các thiết bị cơ khí.
Dòng điện đầu ra (Output Current)	3.0A	Dòng điện tối đa mà Diot Chỉnh Lưu SR304 có thể tải liên tục.
Cực âm (Negative – QX)	QX	Ký hiệu chân ra cực âm.
Cực dương (Positive – PO)	PO	Ký hiệu chân ra cực dương.
Kết nối / MC	MC	Chân kết nối với tiếp điểm (Microswitch), thường đi kèm relay bảo vệ hoặc công tắc hành trình.

Phân Tích Chuyên Sâu về Các Thông Số

Tính linh hoạt về điện áp đầu vào (AC 220/440V):
- Việc hỗ trợ song song cả 220V và 440V (50/60Hz) cho thấy Diot Chỉnh Lưu Jungho này có thể lắp đặt trên nhiều dòng thiết bị có hệ thống điện khác nhau tại các nhà máy mà không cần dùng biến áp trung gian.
Điện áp và dòng điện đầu ra (DC 99/200V – 3.0A):
- Điện áp ra cao (99V hoặc 200V) cho thấy đây không phải là diot chỉnh lưu nguồn nuôi mạch điều khiển (thường 24VDC) mà là diot công suất dành cho phụ tải lớn. Dòng 3.0A đảm bảo khả năng chịu tải cho các cuộn nam châm điện (coil) hoặc phanh hãm cầu trục.

Diot Chỉnh Lưu SR-304 Ứng Dụng Trong Cầu Trục và Công Nghiệp

Diot Chỉnh Lưu SR-304 Jungho được thiết kế đặc biệt cho môi trường công nghiệp nặng. Ứng dụng điển hình nhất của nó là trong hệ thống chỉnh lưu cầu trục (crane rectifier).

Vai trò của Diot trong Hệ thống Cầu trục

Trong cầu trục, diot chỉnh lưu đảm nhiệm vai trò quan trọng: Chuyển nguồn AC 3 pha hoặc 2 pha thành nguồn DC để cấp cho:

Phanh hãm điện từ (Brake coil): Giữ và nhả phanh một cách chính xác.
Cuốn hút nam châm điện (Magnet coil): Dùng để nâng các vật liệu từ tính.

Nếu một linh kiện chỉnh lưu như SR-304 hỏng, phanh sẽ không hoạt động, gây nguy hiểm mất an toàn lao động.

Phân Biệt Diot SR-304 và Các Mã SR Khác (SR-306, SR-308)

Trên thị trường hiện nay có nhiều mã diot như SR306, SR308… Vậy Diot SR-304 khác gì?

SR-304 thường là loại diot chỉnh lưu 1 pha hoặc 2 pha, dòng 3A, dùng cho các cầu trục nhỏ và vừa.
SR-306, SR-308: Thường có dòng tải lớn hơn (6A, 8A) nhưng cũng có thể thay đổi về điện áp.
Lưu ý: Khi thay thế, cần xem xét kỹ thông số điện áp đầu vào/đầu ra. Mặc dù cùng họ SR, nhưng thông số output có thể khác biệt về Vôn. Sản phẩm SR-304 Jungho (99/200V – 3.0A) chuyên dùng cho các thiết bị yêu cầu điện áp ra cao.

Cách Lựa Chọn và Kiểm Tra Diot Chỉnh Lưu Jungho Chính Hãng

Để tránh tình trạng mua phải hàng giả, hàng nhái gây chập cháy, bạn cần lưu ý các tiêu chí sau khi mua Diot Chỉnh Lưu SR-304 Jungho:

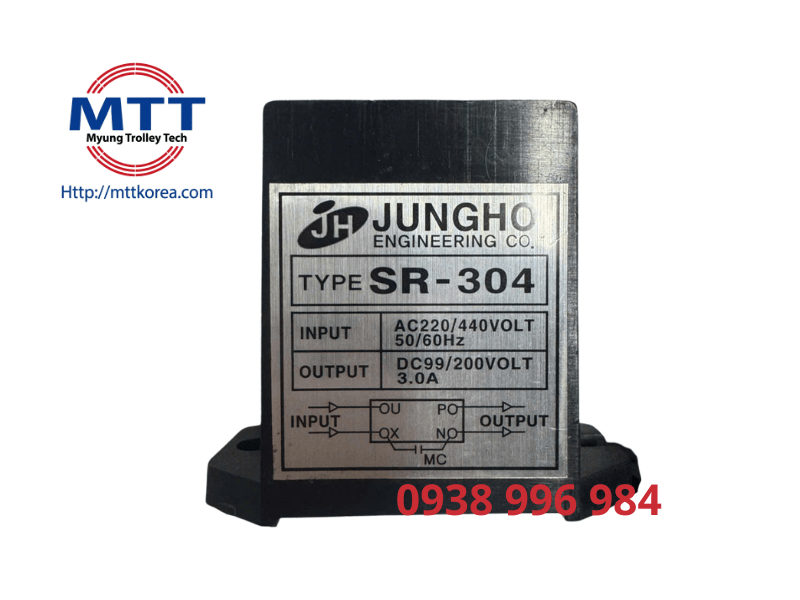

Kiểm tra nhãn mác (Label): Thông thường, sản phẩm chính hãng có tem mã vạch và in rõ các thông số kỹ thuật như hình minh họa ở đầu bài (AC220/440V, DC99/200V).
Sử dụng thiết bị đo đồng hồ VOM: Để kiểm tra nhanh, bạn có thể chuyển thang đo Diode (hoặc thang đo điện trở x1). Đo 2 chân AC và chân cực tính (Output):
- Khi que đo thuận, thang đo sẽ hiển thị một giá trị sụt áp (khoảng 0.4 – 0.6V đối với Silic).
- Khi đo ngược, kim không lên (vô cực).
Nguồn gốc thương hiệu: Sản phẩm của Jungho Engineering Co. và phân phối bởi MTT

Kết Luận và Lời Khuyên Cho Người Dùng

Diot Chỉnh Lưu SR-304 Jungho là một linh kiện nhỏ nhưng cực kỳ quan trọng đối với sự vận hành an toàn của cầu trục và các thiết bị công nghiệp. Hiểu rõ thông số kỹ thuật của nó (AC220/440V, DC99/200V, 3.0A) sẽ giúp bạn đưa ra quyết định đúng đắn khi thay thế hoặc bảo trì.

Bạn đang cần tìm mua Diot Chỉnh Lưu SR-304 Jungho chính hãng?
Hãy kiểm tra thông số trên thiết bị cũ của bạn và liên hệ ngay với đơn vị cung cấp uy tín để được tư vấn. Đừng quên yêu cầu cung cấp đầy đủ chứng từ và CO/CQ (nếu có) để đảm bảo quyền lợi!
